PL2303 PL2303HX/PL2303TA moduł adaptera konwertera USB na RS232 TTL z odporną na kurz pokrywą PL2303HX dla kabla do pobierania arduino

96 % of buyers enjoyed this product!
Availability: out of stock
Kolor: PL2303HX module PL2303HX cable PL2303TA cable
Price:  2 zł
Sale Price:  2 zł
45 days Money back 45 days Money back Returns accepted if product not as described, buyer pays return shipping; or keep the product & agree refund with seller.
On-time Delivery On-time Delivery
Guarantees: On-time Delivery 60 days

PL2303 PL2303HX/PL2303TA moduł adaptera konwertera USB na RS232 TTL z odporną na kurz pokrywą PL2303HX dla kabla do pobierania arduino 1

Uwaga: PL2303TA obsługuje WIN10, ale PL2303HX nie

PL2303HX moduł

PL2303 PL2303HX/PL2303TA moduł adaptera konwertera USB na RS232 TTL z odporną na kurz pokrywą PL2303HX dla kabla do pobierania arduino 2

Przyjęcie importowane kontroler RS232 TTL, które może stabilizować the flash z dużą prędkością
Bezpiecznik samoczynnego odzyskiwania 500mA dla ochrony
Dwa wskaźniki transmisji danych mogą monitorować stan przesyłania danych w czasie rzeczywistym
Zarezerwuj interfejs wtykowy 3.3 V i 5 V, łatwy dla DDWRT innego systemu napięciowego, który wymaga zasilania
Cała płyta pokryta jest wysokiej jakości przezroczyste ciepła rękaw kurczliwy, dzięki czemu PCB w stanie izolacji z zewnątrz,
Tak, że zarząd nie spalony przez materiał krótki cut.
Pakiet elektrostatyczny, zapewnia, że płyta nie zostanie uszkodzona przed użyciem
Wsparcie:Win7, Win8, Vista, XP

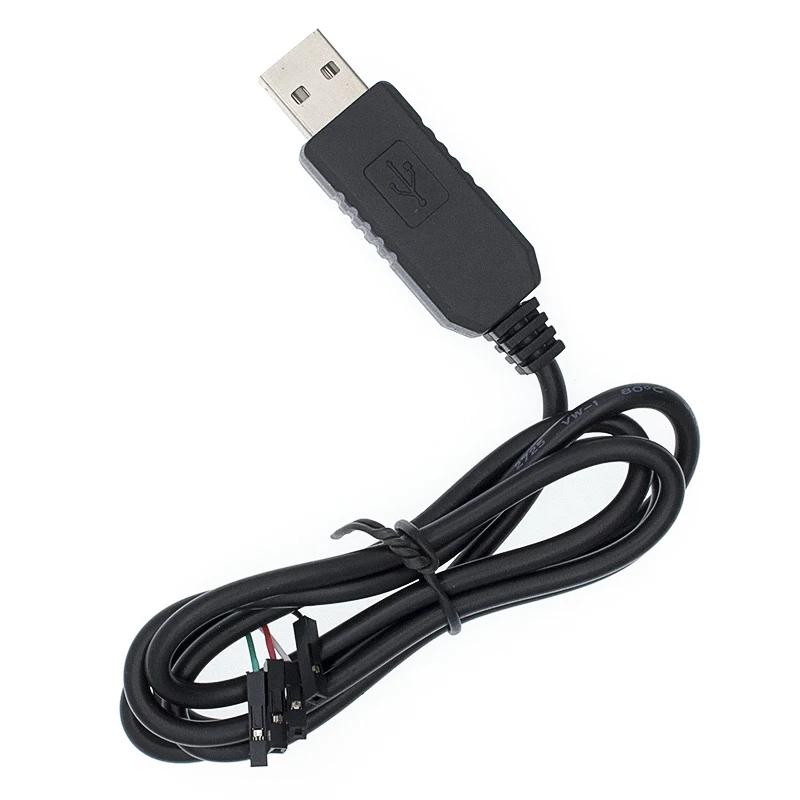

PL2303HX kabel
PL2303 PL2303HX/PL2303TA moduł adaptera konwertera USB na RS232 TTL z odporną na kurz pokrywą PL2303HX dla kabla do pobierania arduino 3
Sekwencja linii zdefiniowana na czerwono + 5 V, czarny GND, zielony RXD, biały TXD

Uwaga specjalna:

(A) połączenie tylko po to, aby sprzedać mały talerz, narzędzie. Używamy nie są zaznajomieni, nie mogą dostarczyć wskazówek operacyjnych. Wiele modeli na rynku i umiejętności każdej osoby i daleko, więc nie możemy utrzymać, że można odnieść sukces. Nie dlatego, że nie odniósł sukcesu i dał nam neutralną lub negatywną opinię, a następnie obwiniamy niż Dou!

(B) wysłaliśmy przetestowany, aby przypomnieć kupującym, że nie dostają się bezpośrednio po operacji, aby uniknąć myślenia, że jest problem. Najpierw wykonaj prosty test jest prosty: jeśli umieścisz linię podłączoną do komputera, komputer wyświetli monit “znaleziono nowy sprzęt ….” podłączony (GND) z multimetrem czarny długopis, można zmierzyć napięcie czerwonego pióra do odbioru (RX) i (TX), Wtedy małe talerze muszą być dobre. Specjalne instrukcje tutaj (GND) do pinów napięcia, moc musi być spalona, więc okablowanie użytkownika musi być dokładnie zmierzone szpilki urządzenia, aby uniknąć niepotrzebnych strat!

Niektórzy kupujący nie są ostrożni spalony chip lub nie działają lub sama maszyna nie obsługuje aktualizacji, powiedzmy, nasza tablica proszę kupujący obejście, dziękuję. Taka sytuacja nie daje zwrotu lub zwrotu zachowania nieotrzymania oceny i słabe.

Uwaga: ustawione jest wyjście 3.3 V i 5.0 V (to jest zasilanie mikrokontrolera, maszyny do modernizacji nie potrzebują mały talerz) odłączone od komputera, ustaw zworki do podjęcia, nie żyj, aby uniknąć uszkodzenia sprzętu.

Połącz Pin i opis

Niewłaściwe połączenie pamiętaj, aby znaleźć definicje pinów, zwłaszcza GND nie może być podłączony do napięcia na pin, a terminal RX i TX nie jest podłączony do pinów VCC (rzeczywisty pomiar niektórych pinów VCC do 14 V.) spalona będzie kabel adapter chip, niektórych uwaga, Nie bierz własnego mały talerz do eksperymentu, lub spalić nie jesteśmy odpowiedzialni. Musi znaleźć definicje pinów w następnym.

Metoda połączenia: pędzel powtarzający wymaga tylko trzech linii, zwykle używanych w RX TX GND trzy linie sygnałowe, VCC bez dostępu. Powyższy przyjaciel igły 4,5, nie podłączony do igły VCC i BT. Użyj RXD połączonego z fazą TX płyty docelowej, TXD i płytą docelową RX, GND podłączoną do GND, jeśli nie, zamień RX i TX.

Wsparcie:Win7, Win8, Vista, XP

PL2303TA kabel

PL2303 PL2303HX/PL2303TA moduł adaptera konwertera USB na RS232 TTL z odporną na kurz pokrywą PL2303HX dla kabla do pobierania arduino 4

Jest to nowo zaprojektowany produkt, wykorzystujący chipy PL2303TA z tajwanu,PL2303TA idealnie kompatybilny z systemem win xp/VISTA/7/8/8.1/10
PL2303TA zapewnia wygodne rozwiązanie do podłączenia asynchronicznego urządzenia szeregowego RS232-like full-duplex do dowolnego uniwersalnego hosta obsługującego magistralę szeregową (USB). Sterowniki PL2303TA o wysokiej kompatybilności mogą symulować tradycyjny port szeregowy w większości systemów operacyjnych, dzięki czemu istniejące aplikacje oparte na port szeregowy mogą łatwo migrować i być gotowe USB bez konieczności przepisywania aplikacji port szeregowy.
, Korzystając z masowej USB tryb transferu, dużych buforów danych, i automatyczne kontrola przepływu, PL2303TA jest w stanie osiągnąć wyższą przepustowość w porównaniu do tradycyjnych UART (uniwersalny asynchroniczny portów. gdy prawdziwa sygnalizacja RS232 nie jest wymagana, szybkość transmisji wyższa niż 115200 bps może być wykorzystana do jeszcze wyższej wydajności. Elastyczny generator szybkości transmisji PL2303TA może być zaprogramowany do generowania dowolnej szybkości między 75 bps i 6 M bps.
PL2303TA jest przeznaczony wyłącznie dla mobilnych i wbudowanych rozwiązań w umyśle, zapewniając niewielką powierzchnię, która może łatwo zmieścić się w każdym złącza i urządzeń przenośnych. Przy bardzo mała moc zużycia w trybie pracy lub zawieszenia, PL2303TA jest idealny do pracy zasilany z magistrali z dużą ilością energii lewej dla podłączonych urządzeń. Elastyczne wymagania poziomu sygnału po stronie portu szeregowego RS232-like umożliwiają również PL2303TA podłączenie bezpośrednio do dowolnych urządzeń o zasięgu 3.3 V ~ 1.8 V.
Ten produkt jest przeznaczony do laboratorium, testowania produktów, taniej komunikacji MCU i innych aplikacji, istnieją cztery ołowiu,
Czerwony + 5 V
Czarny GND
Biały RXD
Proszę kliknąć na zielony TXD
Zastosowanie produktu:
Jednoukładowe rozwiązanie do aktualizacji dla starszych urządzeń RS232 na interfejs USB
Konwertery/kable/klucze USB na RS232
Opieka zdrowotna/medyczny kabel do przesyłania danych interfejsu USB
Osobiste informacje/odtwarzacz multimedialny dokowanie interfejsu USB
Kabel do przesyłania danych z interfejsem USB/PDA
Seryjny przez sieci IP bezprzewodowe rozwiązanie
Czytniki kart kodów kreskowych/inteligentnych USB
Interfejs USB GPS/nawigacja
Terminale/drukarki do punktów sprzedaży (POS)
Stacja dokująca PC/replikatory portów
Interfejs USB do sterowania przemysłowego/oprzyrządowania/automatyzacji
Modem USB/bezprzewodowy/Zigbee interfejs USB
Dekoder (STB)/interfejs USB do bramy domowej
BatteryCharger aplikacji
Urządzenia oparte na MCU do interfejsu USB
PL2303 PL2303HX/PL2303TA moduł adaptera konwertera USB na RS232 TTL z odporną na kurz pokrywą PL2303HX dla kabla do pobierania arduino 5PL2303 PL2303HX/PL2303TA moduł adaptera konwertera USB na RS232 TTL z odporną na kurz pokrywą PL2303HX dla kabla do pobierania arduino 6PL2303 PL2303HX/PL2303TA moduł adaptera konwertera USB na RS232 TTL z odporną na kurz pokrywą PL2303HX dla kabla do pobierania arduino 7PL2303 PL2303HX/PL2303TA moduł adaptera konwertera USB na RS232 TTL z odporną na kurz pokrywą PL2303HX dla kabla do pobierania arduino 8
